Panel Mesh Svařovací stroj

Stručný popis:

Číslo modelu: DP-FM-2500A |DP-FM-2500A+ |DP-FM-3000A

Popis:

3-8mm Automatický svařovací stroj může podávat drát z cívky a předřezaný křížový drát.Stroj využívá akumulátor linkového drátu k zásobování a hladkému podávání drátu.Hotové pletivo může být v panelu se strojem na řezání pletiva a dopravním systémem nebo v rolích se strojem na válcování pletiva.


  • Průměr drátu:3-8 mm
  • Šířka sítě:Max.3000 mm
  • Max.délka oka:6m/12m
  • Rychlost svařování:80-100x/min
  • Detail produktu

    Štítky produktu

    Panel-Mesh-Svařovací stroj

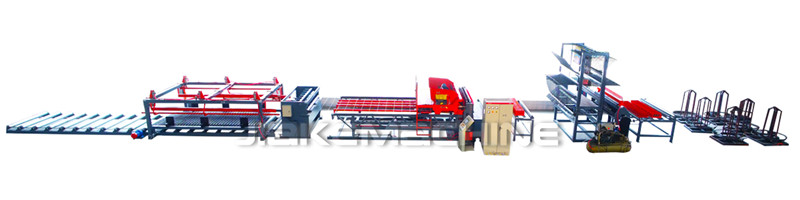

    Panel Mesh Svařovací stroj

    · Pneumatický typ

    · Automatická výrobní linka

    · Vysoká rychlost nejnovějšího designu

    Stroj na svařování sítí BRC využívá technologii pneumatického svařování a rychlost je max.100krát za minutu.Svařované parametry se ovládají přes rozhraní HMI.Svařované parametry se ovládají přes rozhraní HMI.

    Svařovací stroj 3-8mm pletiva se používá k výrobě ocelových výztužných pletiv, silničních pletiv, pletiv pro stavby budov atd. Stroj na armování betonu je vhodný pro ekonomickou výrobu lehkých a těžkých pletivových panelů.

    Panel-Mesh-Svařovací-Line

    Svařovací stroj panelové sítě Parametr

    Modelka

    DP-FM-2500A

    DP-FM-2500A+

    DP-FM-3000A

    Max.šířka oka

    2500 mm

    2500 mm

    3000 m

    Průměr drátu (předřezaný)

    3-8 mm

    3-8 mm

    3-8 mm

    Průměr křížového drátu (předřezaný)

    3-8 mm

    3-8 mm

    3-8 mm

    Prostor pro vedení drátu

    100-300 mm

    3-6 mm, 50-300 mm

    6-8 mm, 100-300 mm

    100-300 mm

    Prostor křížového drátu

    50-300 mm

    50-300 mm

    50-300 mm

    Max.délka oka

    6m/12m

    6m/12m

    6m/12m

    Max.svařovací prostor

    80-100x/min

    80-100x/min

    80-100x/min

    Svařovací elektrody

    24 ks

    24 ks

    30 ks

    Svařovací transformátor

    150kva*6ks

    150kva*9ks

    150kva*8ks

    Hmotnost

    6,8T

    7,4T

    7,5T

    Svařovací stroj na síťovinu panelů Video:

    Výhody svařovacího stroje panelového pletiva:

    Podání drátu:

    Možnost 1: Linkové dráty jsou přiváděny z odvíječe drátu (nesoucí 1T) automaticky, poté přes první rovné nastavovací válečkové zařízení.Zařízení pro ukládání drátu může podávat dráty pro zeměpisnou délku krok za krokem, poté přes druhé přímé nastavovací válečkové zařízení.

    Výplata drátu pro materiál max.1T

    První rovné nastavovací válečky

    drátová výplata

    první rovné nastavovací válečky

    Drátové úložné zařízení

    Druhé rovné nastavovací válečky

    drát-úložný-zařízení

    druhé rovné nastavovací válečky

    Možnost 2: Linkový vodič je třeba předem narovnat a předřezat.Poté ručně vložte vstup do systému podávání drátu.Výroba stejná jako podávání cívky.

    systém podávání drátu

    servomotor

    Křížové podávání drátu:

    Křížové dráty by měly být předem narovnány a předřezány, poté pracovníci položili křížové dráty na úložné zařízení pro křížové dráty, které ponese maximálně 1T dráty.K dispozici je jeden motor a tvrzená redukce, které nepřetržitě přivádějí velké množství drátů do vnitřního podavače.Krokový motor ovládá padání příčného drátu, velký točivý moment, přesnější a stabilnější.

    Křížový podavač drátu

    Krokový motor

    křížový podavač drátu

    Krokový motor

    Horní měděné rameno spojuje dvě svařovací elektrody, mnohem jednodušší pro elektrické vedení.(evropský design)

    SMC 63 vícetlaké a energeticky úsporné vzduchové válce

    Samostatná řídicí technika, jedna elektrická deska a jeden SCR řídí jeden svařovací transformátor.

    vzduchové válce

    Technologie odděleného ovládání

    Panelová síťová aplikace

    drátěná síť-strojová aplikace

    Prodej-po servis

     natáčet-video

    Poskytneme kompletní sadu instalačních videí o stroji na výrobu ostnatého drátu s žiletkou



     Rozložení

    Poskytněte rozložení a elektrické schéma výrobní linky ostnatého drátu s harmonikou

     Manuál

    Poskytněte pokyny k instalaci a návod k automatickému stroji na zabezpečení žiletkovým drátem

     24 hodin online

    Odpovězte na každou otázku online 24 hodin denně a promluvte si s profesionálními inženýry

     jet do zahraničí

    Technický personál jezdí do zahraničí, aby instaloval a ladil stroj s ostnatým páskem a školil pracovníky

     Údržba vybavení

     Údržba vybavení  A.Pravidelně se přidává mazací kapalina.B.Kontrola připojení elektrického kabelu každý měsíc.

     Osvědčení

     osvědčení

    FAQ

    Otázka: Jaké jsou přijímané způsoby platby?

    Odpověď: T/T nebo L/C jsou přijatelné.30% předem, začneme vyrábět stroj.Po dokončení stroje vám zašleme testovací video nebo můžete přijít zkontrolovat stroj.Pokud jste se strojem spokojeni, zajistěte platbu ve výši 70%.Můžeme vám naložit stroj.

    Otázka: Jak přepravovat jiný typ stroje?

    Odpověď: Normálně 1 sada stroje potřebuje kontejner 1x40GP nebo 1x20GP+ 1x40GP, rozhodněte se podle typu stroje a pomocného zařízení, které si vyberete.

    Otázka: Výrobní cyklus stroje na ostnatý drát?

    A: 30-45 dní

    Otázka: Jak vyměnit opotřebované díly?

    Odpověď: Spolu se strojem máme zdarma nakládku krabice náhradních dílů.Pokud jsou potřeba další díly, normálně máme skladem, zašleme vám je do 3 dnů.

    Otázka: Jak dlouhá je záruční doba stroje na ostnatý drát?

    Odpověď: 1 rok poté, co stroj dorazí do vaší továrny.Pokud se hlavní část rozbije kvůli kvalitě, nikoli ručnímu chybnému provozu, zašleme vám náhradní díl zdarma.

    Otázka: Jaký je rozdíl mezi pneumatickým svařovacím strojem a mechanickým typem?

    A:

    1. Rychlost svařování je vyšší.
    2. Kvalita hotové sítě je lepší díky stejnému svařovacímu tlaku.
    3. Snadno nastavitelné otevření sítě pomocí hodnoty elektromagnetu.
    4. Snadnější údržba a opravy.
